توضیح

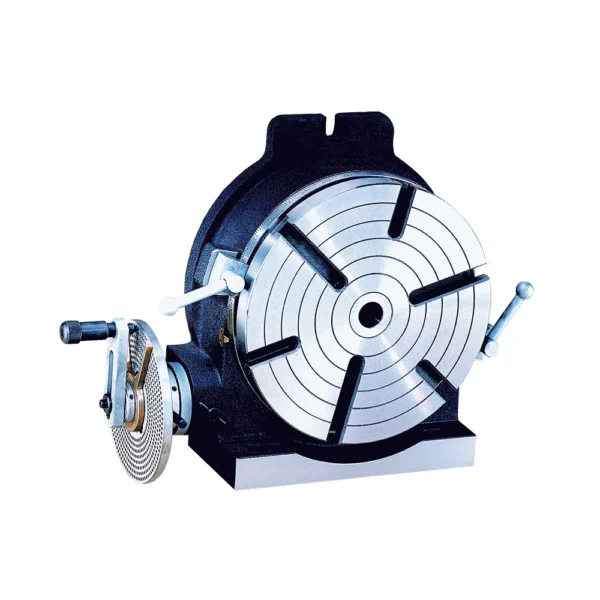

خرید صفحه گردان 110 میلیمتر مدل HV-4 دقت و کارایی بالا در ماشین‌کاری
صفحه گردان یا صفحه تقسیم (Indexing Plate) یکی از ابزارهای حیاتی در صنعت ماشین‌کاری است که برای تقسیم دقیق قطعات به بخش‌های مساوی و ایجاد الگوهای منظم استفاده می‌شود. این ابزار به ویژه در کار بر روی قطعات دایره‌ای و گرد کاربرد دارد و نقش مهمی در افزایش دقت و بهره‌وری در فرآیندهای تولید ایفا می‌کند. صفحه گردان مدل HV-4 با قطر 110 میلیمتر، یکی از بهترین گزینه‌ها برای ماشین‌کاران حرفه‌ای است.
ویژگی‌ها و اجزاء صفحه گردان 110 میلیمتر مدل HV-4
- صفحه تقسیم دقیق: صفحه تقسیم دارای سوراخ‌ها یا شیارهای متعددی است که برای قرار دادن پین‌ها یا شاخص‌ها استفاده می‌شود و امکان تقسیم قطعات به بخش‌های مساوی را فراهم می‌کند.
- پین یا شاخص مرجع: پین‌ها یا شاخص‌ها به عنوان نقطه مرجع عمل کرده و برای تنظیم و تثبیت قطعه در زاویه‌ها و موقعیت‌های دقیق به کار می‌روند.
- دسته گردان: این دسته به آسانی صفحه تقسیم را چرخانده و امکان تنظیم قطعه به زاویه‌های مختلف را میسر می‌سازد.
- گیره‌ها و بست‌ها: این اجزا برای محکم کردن قطعه کار روی میز ماشین‌کاری استفاده می‌شوند و از حرکت ناخواسته قطعه جلوگیری می‌کنند.
- مکانیزم قفل‌کننده: قفل‌های دقیق برای تثبیت صفحه گردان در موقعیت‌های تعیین شده، از حرکت ناگهانی آن جلوگیری کرده و عملیات را با ثبات بیشتری انجام می‌دهند.
مشاهده انواع دیگر صفحه تقسیم در سایت اکسترا صنعت
نحوه کار با صفحه گردان 110 میلیمتر مدل HV-4:
- نصب اولیه: ابتدا صفحه گردان را بر روی میز ماشین‌کاری قرار داده و قطعه کار را به صورت محکم به آن متصل کنید.
- تنظیم زاویه: زاویه مورد نظر برای تقسیم قطعه را بر اساس نیاز تنظیم کنید. این زاویه می‌تواند بر حسب درجه یا تعداد تقسیم‌های مد نظر باشد.
- قرار دادن پین یا شاخص: پین یا شاخص را در یکی از سوراخ‌های صفحه تقسیم قرار دهید تا به عنوان نقطه مرجع عمل کند.
- چرخاندن دسته: با چرخاندن دسته، صفحه به زاویه دلخواه حرکت داده می‌شود.
- قفل کردن: با فعال کردن مکانیزم قفل‌کننده، صفحه در موقعیت مورد نظر قفل می‌شود تا عملیات ماشین‌کاری به دقت انجام گیرد.
- انجام عملیات: پس از تثبیت قطعه، عملیات ماشین‌کاری مانند تراشکاری، سوراخ‌کاری یا برش را انجام دهید.
- تکرار مراحل: این مراحل را تا تکمیل تمامی بخش‌های مورد نظر تکرار کنید.
کاربردهای صفحه گردان 110 میلیمتر مدل HV-4:
- ماشین‌کاری چرخ‌دنده‌ها: این ابزار برای تقسیم دقیق دندانه‌های چرخ‌دنده و ایجاد پروفایل‌های دایره‌ای کاربرد دارد.
- ساخت قطعات چندضلعی: مناسب برای تولید قطعات با اشکال چندضلعی، مانند پیچ‌ها و مهره‌های چند وجهی.
- علامت‌گذاری دقیق: برای تقسیم قطعات به بخش‌های مساوی جهت علامت‌گذاری و سوراخ‌کاری در فرآیندهای تولید.
- ایجاد الگوهای دایره‌ای: مناسب برای کاربردهایی مانند سوراخ‌کاری دایره‌ای، تراش و فرزکاری.
مزایای استفاده از صفحه گردان 110 میلیمتر مدل HV-4:
- دقت فوق‌العاده: این ابزار امکان تقسیم قطعات به بخش‌های بسیار دقیق و منظم را فراهم می‌کند، که برای تولید قطعات حساس صنعتی حیاتی است.
- کاربرد متنوع: این صفحه گردان برای انواع فرآیندهای ماشین‌کاری از جمله تراش، فرز و سوراخ‌کاری به کار می‌رود.
- افزایش بهره‌وری: استفاده از صفحه گردان HV-4 زمان تنظیمات را کاهش داده و دقت عملیات ماشین‌کاری را افزایش می‌دهد.
